螺旋葉片是輸送物料時(shí)常用的一種金屬件，其靠自身與物料的摩擦力推動(dòng)著物料前進(jìn)，這就增加了螺旋葉片的磨損，北京耐默公司可根據(jù)螺旋葉片輸送介質(zhì)合理選擇材料對螺旋葉片預(yù)保護(hù)。

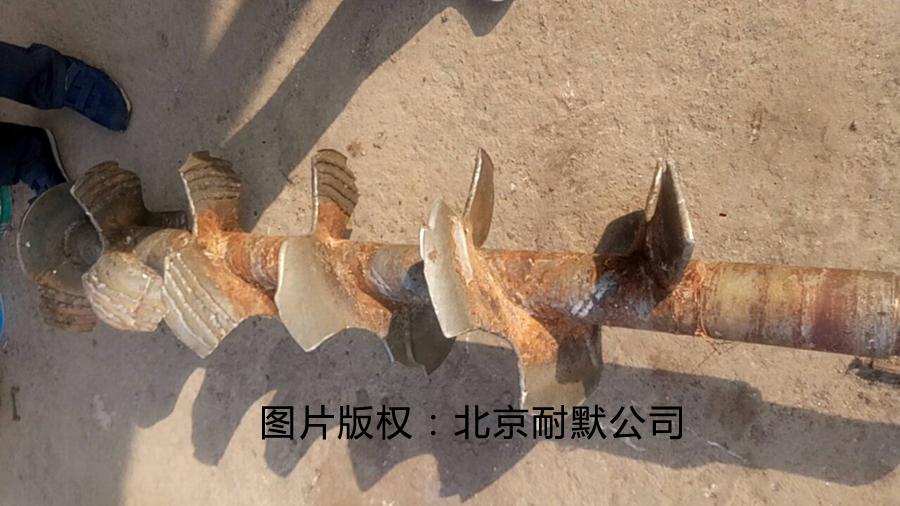

圖（1）輸送螺旋磨損很嚴(yán)重，一般也就是用一個(gè)月不到就失效。

1、在靠螺旋葉片上部裝上耐磨鋼片或覆蓋增強(qiáng)高分子耐磨層,磨損后可很快地更換。

2、刷涂耐磨涂層,如北京耐默公司KN17高分子陶瓷聚合物材料,這種涂料粘結(jié)力強(qiáng),成型好,穩(wěn)定性高,摩擦系數(shù)小,具有一定的機(jī)械強(qiáng)度,刷涂工藝簡單,適合于溫度100℃左右的場合,但抗沖擊性差．試驗(yàn)證明這種耐磨涂料的耐磨性比鑄鐵高大大提高。

3、以聚四氟乙烯為基材,填充高分子粉或合金粉和氧化物等材料,采用粉末冶金燒結(jié)成型的螺旋葉片,其耐磨性很高,年磨損量只有0.002～0.004mm。

4、表層強(qiáng)化處理．表層強(qiáng)化并不僅僅提高表層硬度,還可使金屬材料表面具有某種特殊的化學(xué)性能．表面強(qiáng)化處理可以采用電弧和火焰方法來提高金屬材料表面的硬度．一般來說,硬度高,耐磨性好。

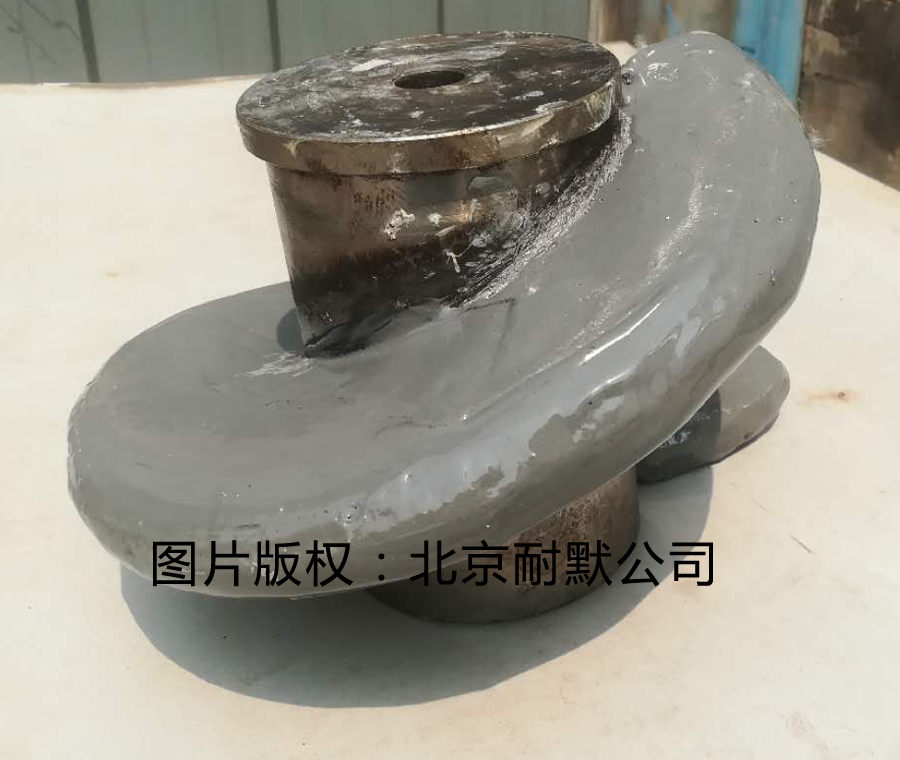

圖（2）采用KN17耐磨涂料制作的預(yù)保護(hù)螺旋葉片

有些螺旋輸送機(jī)有特殊的用途，需要輸送摩擦系數(shù)比較大的物料，這極大的考驗(yàn)螺旋葉片的耐磨性。比如污泥螺旋輸送機(jī)污泥脫水機(jī)在工作時(shí)，特別是物料中有泥沙甚至砂粒存在時(shí)，例如分離礦物料時(shí)，螺旋葉片會(huì)產(chǎn)生較大磨損，當(dāng)物料有腐蝕性時(shí)尤甚。螺旋葉片磨損后，通常使得螺旋的出渣能力降低，因此，在設(shè)計(jì)生產(chǎn)時(shí)要求螺旋葉片具有一定的耐腐蝕性、耐磨性。

1、采用表面噴涂技術(shù)，即在葉片易磨損部位噴涂耐磨材料如碳化鎢等。噴涂的方法有火焰、電弧、等離子、爆炸噴涂等。爆炸噴涂形成的涂層結(jié)合強(qiáng)度大、表面硬度高(如噴涂碳化鎢和鈷混合粉末時(shí)硬度為1300)、光潔度好、加工溫度低(一般在200攝氏度以下)，可減小螺旋葉片的變形。

2、在螺旋葉片易磨損的部位堆焊硬質(zhì)合金(如鈷鉻、鈷鎳合鎢，其中以碳化鎢耐磨性最好)

3、采用可更換的耐磨扇形片，即用可方便拆裝的耐磨扇形片作為螺旋葉片外圈.

4、北京耐默公司多種材料選擇可有效解決螺旋葉片的磨損腐蝕。

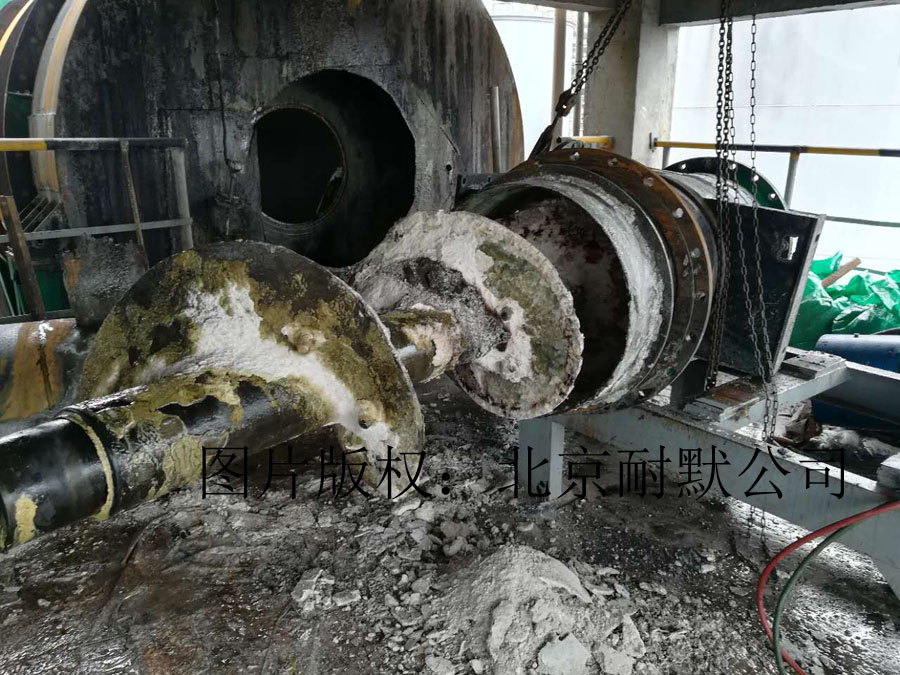

圖（3）KN17材料可以解決螺旋葉片的磨損腐蝕，從原來的10-15天使用壽命，延長到8個(gè)月

解決螺旋葉片磨損腐蝕，選擇正確的材料可以大大提高螺旋使用壽命，北京耐默公司擁有多年的經(jīng)驗(yàn)，歡迎來電溝通。
