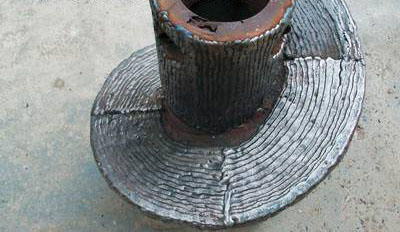

螺旋是物料輸送的動(dòng)力系統(tǒng)，依靠葉片將物料向前推進(jìn)，因此需要對(duì)螺旋葉片防磨預(yù)保護(hù)，這就要求堆焊耐磨焊絲具有較高的硬度及與基材的結(jié)合強(qiáng)度，同時(shí)還要有很好抗沖擊韌性。

北京耐默公司根據(jù)上面的要求開(kāi)發(fā)了KN6耐磨焊絲，主要成分是高硬度合金。

標(biāo)準(zhǔn)標(biāo)識(shí)：      藥芯焊絲符合：DIN8555 - MF 10 - 65 - G

材料標(biāo)準(zhǔn)：      碳化鉻合金

主要成分：      典型添加材料分析（按DIN 32525-2）[%]：C<1;  Cr  15-20;  Mn 1-1.5;  Ni <1 ; Mo<1 ;V 0.5

焊材特性：      KN60具有高溫抗磨損性能。由于能分離出細(xì)微的、非常硬的碳化鉻，使含初始碳化物的堆

焊材料極抗磨損，具有較強(qiáng)的抗沖擊能力。

推薦應(yīng)用：      極其適用對(duì)于承受高度顆粒磨損和一般沖擊的部件做硬面處理。例如：盾構(gòu)機(jī)刀盤、渣漿泵、鄂式破破機(jī)、

水泥生料錘頭修復(fù)等磨損。應(yīng)用高溫900℃以內(nèi)。

供應(yīng)規(guī)格：          藥芯焊絲：直徑：1.2mm  1.6mm

包裝：15kg/盤

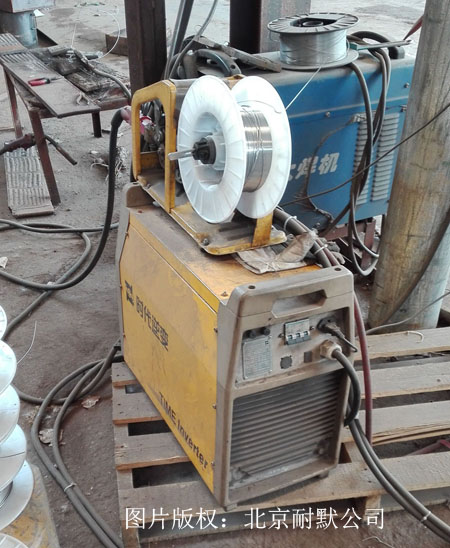

使用工藝：

ф[mm]	電流 [A]	電壓 [V]	自由焊絲長(zhǎng)度 [mm]
1.2	120-150	18-24	15-20

工藝注意事項(xiàng)：

A：堆焊耐磨層厚度5mm時(shí)，需要先堆焊厚度2-3mm，整個(gè)工件堆焊后，再在已有堆焊層上堆焊厚度2-3mm。

B：如若基材為錳含量高時(shí)，可以選擇用普通結(jié)構(gòu)焊絲或焊條堆焊厚度為1-2mm，然后再在這個(gè)焊接層上采用vt-tbm-61堆焊。

C：堆焊時(shí)調(diào)試電流最佳值時(shí)，飛濺會(huì)很小，焊層成形美觀。
